اختبار أجزاء الثلاجة توشيبا المحلى

 اختبار أجزاء الثلاجة توشيبا المحلى


1- الموتور:۔

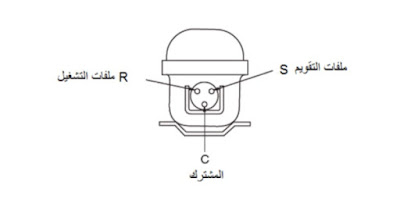

. نقوم بقياس المقاومة بين أطراف الموتور R و S و C بحيث تكون:۔

أ- قيمة المقاومة بين S و C (ملفات التقويم أكبر من المقاومة بين R و C (ملفات التشغيل)

ب- قيمة المقاومة بين R و S = المقاومة بين S و C+ المقاومة بين R و C

. نقوم بتوصيل الطرفين R و C بالكهرباء ثم بسرعة يتم توصيل و فصل R مع S لحظيا لتقويم

الموتور

باستخدام بنسه الأمبير نقيس التيار المسحوب اثناء التشغيل العادي.

مثال:-

في موتور الثلاجة  GR-EFV40 :-

و مقاومة ملفات التقويم بين s, c = 41 Ω

قد يعجبك ايضا

: مقاومة ملفات التشغيل c , r = 11 Ω

و مقاومة بين r , s = 52 Ω

و قيمة تيار الموتور أثناء التشغيل العادي =1.1 أمبير.

. في حال قراءة تيار الموتور اكبر بكثير من التيار العادي - (9 أمبير مثلا)- يعني ذلك وجود احتكاك عالی

في الأجزاء الميكانيكية


2 -الباي ميتال
وهو القرص الذي يقوم بفصل السخان بعد انصهار جميع الثلج المتكون علي الكويل ويمكن قياسة بطريقتين :-

الطريقة الولي  الباي ميتل راكب في الثلاجة
فى حالة وجود ثلج فى الفريزر يتم ضبط التايم على وضع النوفروست فنجد السخان يسحب 0.7
أمبير موتور التيمر لا يعمل ( وبعد ما الثلج يذوب يسحب 7.7 أمبير) موتور التيمر يعمل ( بذلك يكون الباي
ميتل سليم .


الطريقة الثانية
الباي ميتل غير راكب في الثلاجة
نضبط بنسة الأمبير علي ألاوم ونقيس الباي ميتل في درجة الحرارة العادية فيعطي ما النهاية وعند وضعة في
الثلج ) حتي يصل لا اقل من 7 درجة مئوية ( فيعطي 1.7 أوم) مقاومة سلك  .

3 - الفيوز الحرارى

وهو عبارة عن فيوز أو فيوزين ينصهر عند ارتفاع درجة حرارة الجو المحيط إلي 76 درجة مئوية .
وقياسه :- يعطي0.1 أوم مقاومة سلك ( علي بنسة الأمبير في درجة الحرارة العادية و خالف ذلك يكون
عاطل.

4- التيمر

الطريقة الاولى ( والتايمر راكب في الثلاجة) :-

5- اقيس مقاومة الموتور علي 3&1   25 - 30 كيلو أوم .

6- ويكون بين 1 & 4 أثناء التبريد قيمة مقاومة ماتور التايمر وأثناء التسخين تكون مالانهايه .

7- ويكون بين 1 & 2 أثناء التسخين قيمة مقاومة ماتور التايمر وأثناء التبريد تكون مالانهايه

الطريقة الثانية التيمر غير راكب في الثلاجة ):-

عند وضع 220 فولت على 1 & 3 فإن موتور التيمر يعمل وبالتالي يكون التيمر سليم (يزن)۔

. السخان

الطريقة الأولى ( والسخان راكب في الثلاجة) -

أمسك التايمر لابد وانه يزن اثناء التبريد ( يعني ذلك أن السخان سليم وكذلك الفيوزات)

الطريقة الثانية والسخان غير راكب في الثلاجة

اقيس مقاومة السخان = 390 أو 285 أوم .

الطريقة الثالثة   التجربة المباشرة

بتوصيل 220 فولت على طرفي السخان نلاحظ ارتفاع حرارة السخان

8- الثرموستات (منظم درجة الحرارة)

نقوم بتبريد الانتفاخ بوضع الانتفاخ في ثنايا المبخر أو باستخدام قليل من وسيط التبريد (الفريون) ونقيس طرفي
الترموستات باستخدام بنسة أمبير يعطى ما لانهاية وعند إخراج الثرموستات من الثلج تنقيس طرفي الثرموستات
يعطي 0.1 أوم

9-  الدامبر

نقوم بوضع الدامبر في الفريزر عند درجة حرارة -16 درجة مئوية فيغلق الدامبر خلال 90 ثانية أو بوضع
قليل من وسيط التبريد الفريون  على انتفاخ الدامبر فيغلق خلال 20 ثانية



10- الاوفرلود و الريلاى

أ- يتم اختبار الأوفرلود من خلال قياس طرفيه باستخدام بنسة الأمبير فيعطي صفر أوم ثم يتم التسخين على
الشريحة فإذا تم سماع تكة (صوت فصل الاوفرلود) وعند قياس طرفية يعطى مالانهاية
ب- الريلاى يتم اختبارة من خلال تركيبة مع الموتور وتجربته
ت- في حالة فصل الموتور وإعادة تشغيله لا بد من الانتظار حتى تبرد المقاومة المتغيرة للريلاى والتي
تستغرق دقيقتين تقريبا
