تعديل الثلاجة كريازي من كارت او ثرموستات كنترول إلى تايمر عادي

نظراً الى بعض المشاكل التي تحدث في الثلاجات الديجتال و عدم إلمام الفني بها او عدم إلمامه بطريقه التعامل مع هذه التكنولوجيا قد يلجا الفني الى العوده بالنظام القديم او المعتاد او المعروف بالتايمر العادي وهو اسهل في التعامل ليه ده معظم الفنيين لسهولة التعرف على اعطال الدوائر

*** قبل التعديل لابد على الفني اختبار جميع اجزاء الدائره لعله يكتشف ان العيب في قطعه ما يقوم بتغييرها وتنحل المشكله اما اذا كانت كل القطع سليمه وتؤدي دورها ولكن العيب في الكارت او الثرموستات كنترول هنا يلزم التعديل لان التعديل هو اقل تكلفه على العميل واقل مشاكل فيما بعد

*** اولاً تجهيز دائرة الثلاجة التي تعمل على كارت

** عليك فك جميع اطراف الكارت

** اذا كنت ممارس فأنت تعرف الاطراف واذا كنت مبتدء عليك بكتابة الالون الاطراف في ورقة لتراجع عليها اثناء التوصيل

** فك الثرموستات الخاص بالكارت وتركيب ثرموستات هوائي بدلا منه وتوصيل معه طرفين سلك بلون مميز لك وليكن باللون الاحمر للثرموستات الهوائي واخراجه من فتحة ظهر الثلاجة الى روزتتة التجميع اعلى الثلاجة

** إخراج بالب الثرموستات الهوائي الي اعلى الثلاجة وإدخالة في الفتحة العلوية الي المبخر انظر صورة رقم 6 مع ضرورة عزل البالب بالريقم او المكرونة حتي لا يتأثر بحرارة المكثف ولف البالب ووضعة بطريقة يمر عليه الهواء ولا يلامس المبخر

** تركيب ثرموديسك 15© على كويل المبخر وإخراج طرفيه إلى روزتةالتجميع

** إحضار تايمر كريازي عادي وتثبيتة في كفر علبة التجميع

*** الاطراف والالوان بروزتة التجميع

** الكهرباء L لون بني

** النيوترال N لون ازرق

** سخان الكويل 2 طرف لون احمر

** سخان الارضية 2 طرف لون اصفر

** ثرموستات هوائي ٢ طرف اي لون حسب اختيارك

** ثرموديسك 40 © 2طرف اسود

** ثرموديسك 15 © 2 طرف بني او رصاصي

** اللامبة 2 طرف ابيض

** سويتش الباب 2 طرف بني

** الفان 2 طرف ابيض

** الكباس 1طرف اسود للاوفرلود والطرف الثاني متوصل تحت مع الكابل الرئيسي

** التايمر وله 4 اطراف توصيل

** روزتة التجميع

*** تجهيز الثلاجة التي تعمل بثرموستات كنترول انظر صورة رقم 4 فان فريزر فقط وصورة رقم 5 فان فريزر وفان كابينة

وهنا التعديل نفس الخطوات السابقة مع الفارق ان دخول الكهرباء والتحكم داخل كابينة الثلاجة

الاطراف كالتالي بالترتيب

1 _ طرف اسود كباس

2 _ طرف بني كهرباء L

3 _ طرف ابيض L للامبة

4 _ طرف احمر سخانات

5 _ طرف ازرق N

6 _ طرف اسود فان

** تقوم بقطع الاطراف من الروزتة

طريقة التوصيل

الطرف البني Lمع الطرف الابيض الخاص باللامبة دخول الثرموستات الهوائي

** والطرف الاحمر يتوصل مع مخرج الثرموستات

** توصيل الطرفين الاسودان مع بعض

** توصيل الطرفان الازرق مع بعض

وبكدا يصبح معاك فوق في الروزتة التجميع

**طرف احمر L

** طرف ازرق N

** طرف اسود نازل للكباس

** طرف ارضي اللامبة

** طرفين سويتش الباب

** لو فيه فان الكابينة بيكون هناك طرف اصفر يتوصل بالتوازي مع الفان والكباس والطرف الثاني لفان الكابينة مع الازرق Nبالكابينةانظر صورة 9

*** طريقة تجميع الدائرة على الدائرة الامريكي بذمن محدد راجع المنشور رقم 2

** عشان تكون منظم وصل كل حاجة بالترتيب

** ابدأ من اول الكهرباء 220 L و N

** طرف الكهرباء L الى الثرموستات ومن الثرموستات الى 3 تايمر وتعتبر طرف مشترك

** طرف لامبة مع طرف كهرباء L قبل دخول الثرموستات

** طرف اللامبة الثاني مع طرف سويتش الباب والطرف الثاني لسويتش الباب مع طرف N

** طرف الفان مع طرفN

**طرف الكباس مع الطرف الثاني للفان مع طرف 4تايمر

** طرف N الى ثرموديسك 40© والطرف الثاني للثرموديسك40 مع طرف سخان كويل وطرف سخان ارضي

** طرف الثرموديسك15©مع الطرف الثاني لسخان الكويل

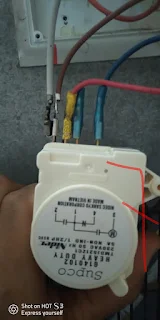

والطرف الثاني للثرموديسك 15 مع الطرف الثاني السخان الارضية مع طرف 2 بالتايمر انظر صورة رقم 1

*** طريقة تجميع الدائرة على النظام الياباني بدون زمن محدد راجع المنشور رقم 3

** ابدأ من اول الكهرباء 220 L و N

** طرف الكهرباء L الى الثرموستات ومن الثرموستات الى 3 تايمر وتعتبر طرف مشترك

** طرف لامبة مع طرف كهرباء L قبل دخول الثرموستات

** طرف اللامبة الثاني مع طرف سويتش الباب والطرف الثاني لسويتش الباب مع طرف N

** طرف الفان مع طرفN

**طرف الكباس مع الطرف الثاني للفان مع طرف 4تايمر

***الطريقة الاولى لتوصيل السخانات

** طرف N الى ثرموديسك 40© والطرف الثاني للثرموديسك40 مع طرف سخان كويل وطرف سخان ارضي

** طرف الثرموديسك15©مع الطرف الثاني لسخان الكويل

والطرف الثاني لسخان الارضية مع طرف 1 بالتايمر انظر صورة رقم 2

** الطرف الثاني للثرموديسك 15© مع طرف 2 بالتايمر

** ملحوظة هنا الثرموديسك 15 يتحكم في السخانين معاً ويتوقف التايمر عن العمل طوال فترة الاذابة وبعد الاذابة يعمل التايمر لمدة 25 دقيقة بدون سخانات ثم ينتقل للتبريد

** الطريقة الثانية لتوصيل السخانات

** طرف N الى ثرموديسك 40© والطرف الثاني للثرموديسك40 مع طرف سخان كويل وطرف سخان ارضي

** طرف الثرموديسك15©مع الطرف الثاني لسخان الكويل

مع طرف 1 بالتايمر انظر صورة رقم 3

** الطرف الثاني للثرموديسك 15© مع طرف الثاني السخان الارضية مع طرف 2 بالتايمر انظر صورة رقم 3

** ملحوظة هنا الثرموديسك 15 يتحكم في سخان الكويل فقط ويتوقف التايمر عن العمل طوال فترة الاذابة وبعد الاذابة يعمل التايمر لمدة 25 دقيقة ثم ينتقل للتبريد

اما سخان الارضية يعمل طوال فترة الاذابة كاملة لحين الانتقال لوضع التبريد

*** مكان الثرموديسك 15 و 40 انظر صورة 8

*** واخيرا تلك الدوائر تحتاج الى الفهم لتنفيذ واختبار اي دائرة

*** كل ما سبق تم تجربته عملياً وبنتائج هائلة والحمد لله

*** لو هناك اي إضافة او تعديل من الزملاء فليتفضل

منقول من Awad Elmohandes
