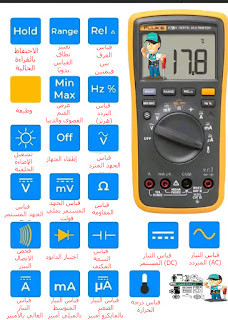

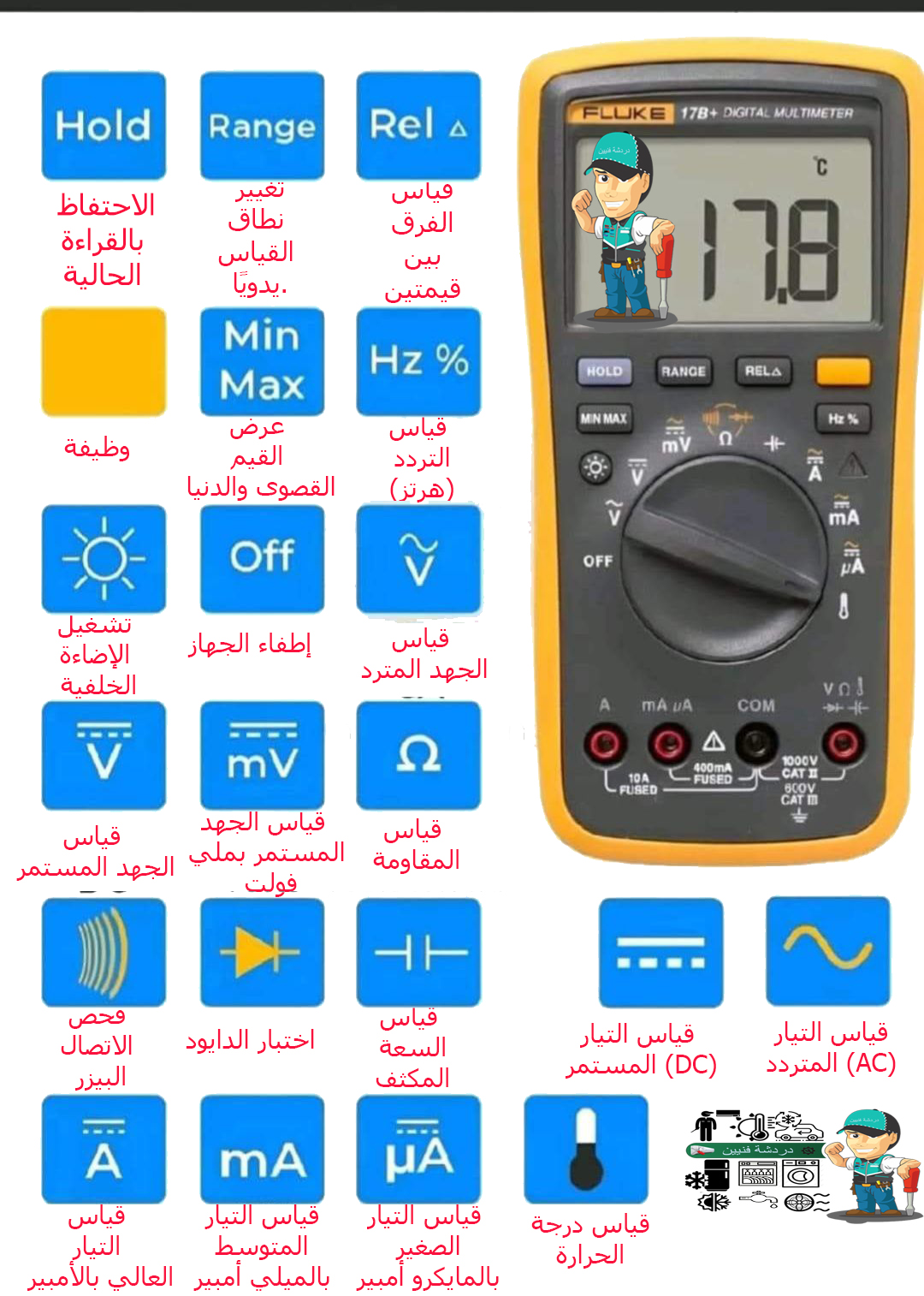

شرح وظائف جهاز القياس المتعدد (Multimeter)
جهاز القياس المتعدد (Multimeter) هو أداة إلكترونية تُستخدم لقياس مختلف القيم الكهربائية في الدوائر والإلكترونيات. يحتوي الجهاز على وظائف متعددة تتيح لك قياس الفولتية (Voltage)، التيار (Current)، المقاومة (Resistance)، والتردد (Frequency)، بالإضافة إلى ميزات أخرى مثل قياس السعة (Capacitance) ودرجة الحرارة. فيما يلي شرح تفصيلي لكل وظيفة:
1. Hold (تثبيت القراءة)
- وظيفتها: تستخدم للاحتفاظ بالقراءة الحالية على شاشة الجهاز حتى بعد إزالة المجسات.
- أهميتها: تسهّل تسجيل القيم وقراءتها في الأماكن الضيقة أو أثناء الحركة.
2. Range (تغيير النطاق يدويًا)
- وظيفتها: تسمح بتحديد نطاق القياس يدويًا بدلاً من الاعتماد على التحديد التلقائي.
- أهميتها: تُستخدم لزيادة دقة القياس عند معرفة النطاق المتوقع للقيمة.
3. Rel Δ (الفرق النسبي)
- وظيفتها: قياس الفرق بين القيمة الحالية والقيمة السابقة.
- أهميتها: تُستخدم لمقارنة القيم أو لقياس التغيرات الصغيرة بدقة.
4. Min/Max (القيم الدنيا والقصوى)
- وظيفتها: تسجيل وعرض القيم القصوى والدنيا أثناء القياس.
- أهميتها: تُستخدم لمراقبة التقلبات في القياسات مثل التيار أو الجهد في الأنظمة الديناميكية.
5. Hz/% (التردد والنسبة المئوية)
- وظيفتها: قياس تردد الإشارة (بالهرتز) والنسبة المئوية لدورة العمل (Duty Cycle).
- أهميتها: تُستخدم في تحليل الإشارات المتناوبة مثل موجات AC.
6. Luz (الإضاءة الخلفية)
- وظيفتها: تشغيل الإضاءة الخلفية لشاشة الجهاز.
- أهميتها: تُسهل قراءة القيم في الأماكن المظلمة أو ذات الإضاءة الضعيفة.
7. Off (إطفاء الجهاز)
- وظيفتها: إيقاف تشغيل الجهاز لتوفير البطارية.
- أهميتها: الحفاظ على عمر البطارية عند عدم الاستخدام.
8. Voltaje CA (جهد متناوب - AC Voltage)
- وظيفتها: قياس الجهد الكهربائي المتناوب (AC).
- أهميتها: تُستخدم في قياس الفولتية في الأجهزة الكهربائية المنزلية والصناعية.
9. Voltaje DC (جهد مستمر - DC Voltage)
- وظيفتها: قياس الجهد الكهربائي المستمر (DC).
- أهميتها: تُستخدم في قياس الفولتية في البطاريات والدوائر الإلكترونية.
10. mV (الميلي فولت)
- وظيفتها: قياس الجهد المستمر بوحدة الميلي فولت (mV).
- أهميتها: تُستخدم لقياس الجهود الصغيرة بدقة.
11. Ohms (Ω) - المقاومة
- وظيفتها: قياس المقاومة الكهربائية.
- أهميتها: تُستخدم لفحص المقاومات أو للتحقق من حالة الاتصال الكهربائي.
قد يعجبك ايضا
12. Continuidad (استمرارية)
- وظيفتها: فحص التوصيل الكهربائي بين نقطتين مع إصدار صوت تنبيه عند وجود اتصال.
- أهميتها: تُستخدم للتحقق من الأسلاك والتوصيلات الكهربائية.
13. Diodos (اختبار الدايود)
- وظيفتها: فحص حالة الدايودات والتأكد من عملها.
- أهميتها: تُحدد إذا كان الدايود يمرر التيار في اتجاه واحد فقط.
14. Capacitancia (قياس السعة)
- وظيفتها: قياس السعة بوحدة الفاراد (Farads).
- أهميتها: تُستخدم لفحص المكثفات وتحديد قيمتها.
15. Corriente Directa (التيار المستمر - DC Current)
- وظيفتها: قياس التيار الكهربائي المستمر.
- أهميتها: تُستخدم في قياس التيارات في الدوائر الإلكترونية مثل البطاريات.
16. Corriente Alterna (التيار المتناوب - AC Current)
- وظيفتها: قياس التيار الكهربائي المتناوب.
- أهميتها: تُستخدم في قياس التيار في الأجهزة والمعدات الكهربائية.
17. A (الأمبير - التيار العالي)
- وظيفتها: قياس التيار العالي بوحدة الأمبير.
- أهميتها: تُستخدم لقياس التيارات الكبيرة في التطبيقات الصناعية.
18. mA (الميلي أمبير)
- وظيفتها: قياس التيار المتوسط بوحدة الميلي أمبير.
- أهميتها: تُستخدم في قياس التيارات في الدوائر الصغيرة.
19. µA (الميكرو أمبير)
- وظيفتها: قياس التيار الصغير جدًا بوحدة الميكرو أمبير.
- أهميتها: تُستخدم في تطبيقات دقيقة مثل القياسات الطبية أو الحساسات الصغيرة.
20. Temperatura (درجة الحرارة)
- وظيفتها: قياس درجة الحرارة باستخدام مستشعر حراري.
- أهميتها: تُستخدم في تحليل الأنظمة الحرارية مثل محركات السيارات أو الدوائر الإلكترونية.
أهمية جهاز القياس المتعدد
- متعدد الوظائف: يغني عن الحاجة إلى العديد من الأجهزة المنفصلة.
- سهل الاستخدام: مناسب للمبتدئين والمحترفين.
- دقيق: يوفر قراءات دقيقة للعديد من القياسات.
- محمول: يمكن حمله بسهولة إلى أي مكان.
نصائح لاستخدام جهاز القياس المتعدد
- تأكد من توصيل المجسات بشكل صحيح حسب القياس المطلوب.
- اختر النطاق المناسب للقياس إذا كنت تستخدم الوضع اليدوي.
- تحقق من البطارية بشكل دوري لضمان دقة القياس.
- اتبع تعليمات الأمان، خاصة عند قياس الجهود العالية.
